Kisaran dinamis dari EDFA (penguat serat Erbium doped) adalah parameter penting yang secara signifikan mempengaruhi kinerja dan kesesuaiannya untuk berbagai aplikasi komunikasi optik. Sebagai pemasok terkemuka amplifier EDFA, memahami dan mengkomunikasikan konsep rentang dinamis secara efektif sangat penting bagi pelanggan kami untuk membuat keputusan berdasarkan informasi.
Memahami amplifier EDFA
Sebelum mempelajari rentang dinamis, penting untuk memahami secara singkat apa penguat EDFA. EDFA adalah amplifier optik yang menggunakan serat yang didoping erbium sebagai media penguatan. Ini beroperasi dalam C-band (1530-1565 nm) dan L-band (1565-1625 nm) dari spektrum optik, yang merupakan rentang panjang gelombang yang paling umum digunakan untuk sistem komunikasi optik berkapasitas panjang dan berkapasitas tinggi.
Prinsip dasar EDFA melibatkan pemompaan serat yang didoping erbium dengan laser berdaya tinggi pada panjang gelombang tertentu (biasanya 980 nm atau 1480 nm). Proses pemompaan ini menggairahkan ion Erbium dalam serat, menciptakan inversi populasi. Ketika sinyal optik input melewati serat yang didoping erbium, emisi yang distimulasi terjadi, menyebabkan sinyal diperkuat tanpa perlu konversi optik-ke-listrik.
Apa itu rentang dinamis?
Kisaran dinamis dari penguat EDFA mengacu pada kisaran level daya optik input di mana penguat dapat beroperasi secara efektif sambil mempertahankan spesifikasi kinerja yang dapat diterima. Ini biasanya didefinisikan sebagai perbedaan antara level daya input maksimum dan minimum yang dapat ditangani penguat.
Level daya input minimum ditentukan oleh angka noise dari penguat. Angka noise mewakili jumlah noise yang ditambahkan oleh penguat ke sinyal input. Ketika daya input menurun, rasio sinyal-to-noise (SNR) memburuk, dan pada titik tertentu, kebisingan menjadi cukup signifikan untuk menurunkan kinerja sistem. Oleh karena itu, daya input minimum biasanya ditentukan sebagai tingkat daya di mana SNR jatuh di bawah ambang batas yang dapat diterima.
Di sisi lain, level daya input maksimum dibatasi oleh daya output saturasi dari penguat. Ketika daya input melebihi level tertentu, amplifier mencapai saturasi, dan gain mulai berkurang. Ini karena jumlah ion erbium tereksitasi yang tersedia untuk emisi yang distimulasi menjadi terbatas, dan amplifier tidak dapat lagi memberikan gain tambahan. Mengoperasikan penguat di luar titik saturasi dapat menyebabkan distorsi sinyal output dan penurunan kinerja sistem secara keseluruhan.
Pentingnya Kisaran Dinamis dalam Sistem Komunikasi Optik
Kisaran dinamis penguat EDFA sangat penting dalam sistem komunikasi optik karena beberapa alasan:
Integritas sinyal
Dalam jaringan optik dunia nyata, tingkat daya input sinyal optik dapat bervariasi secara signifikan karena faktor-faktor seperti kerugian serat, sambungan, dan jumlah komponen optik di jalur. Kisaran dinamis yang luas memungkinkan EDFA untuk memperkuat sinyal dengan tingkat daya yang berbeda tanpa memperkenalkan kebisingan atau distorsi yang berlebihan, memastikan integritas data yang ditransmisikan.
Fleksibilitas sistem
Kisaran dinamis yang luas memberikan fleksibilitas yang lebih besar dalam desain dan operasi sistem. Ini memungkinkan EDFA untuk digunakan dalam berbagai aplikasi dan topologi jaringan, mengakomodasi tingkat daya input yang berbeda dan persyaratan sinyal. Fleksibilitas ini sangat penting dalam jaringan optik jarak jauh dan multi-bentang, di mana tingkat daya dapat bervariasi dalam jangkauan yang luas.
Efektivitas biaya
Dengan memiliki rentang dinamis yang luas, penguat EDFA tunggal dapat digunakan untuk memperkuat sinyal dengan tingkat daya yang berbeda, menghilangkan kebutuhan untuk beberapa amplifier atau komponen optik tambahan. Ini mengurangi keseluruhan biaya dan kompleksitas sistem komunikasi optik.
Faktor -faktor yang mempengaruhi kisaran dinamis dari penguat EDFA
Beberapa faktor dapat mempengaruhi kisaran dinamis penguat EDFA:
Daya pompa
Daya pompa adalah salah satu faktor terpenting yang mempengaruhi rentang dinamis. Meningkatkan daya pompa dapat meningkatkan gain dan daya output saturasi dari penguat, sehingga memperluas rentang dinamis. Namun, ada batasan daya pompa yang dapat digunakan, karena daya pompa yang berlebihan dapat menyebabkan masalah lain seperti peningkatan kebisingan dan kerusakan serat.
Panjang serat yang didoping erbium
Panjang serat yang didoping erbium juga mempengaruhi rentang dinamis. Serat yang lebih panjang dapat memberikan kenaikan yang lebih tinggi, tetapi juga meningkatkan angka kebisingan dan efek saturasi. Oleh karena itu, panjang serat yang didoping erbium perlu dioptimalkan untuk mencapai rentang dinamis yang diinginkan.
Panjang gelombang sinyal input
Kisaran dinamis penguat EDFA dapat bervariasi tergantung pada panjang gelombang sinyal input. Panjang gelombang yang berbeda memiliki karakteristik penyerapan dan emisi yang berbeda dalam serat yang didoping erbium, yang dapat mempengaruhi gain dan daya output saturasi. Oleh karena itu, rentang dinamis perlu ditentukan untuk rentang panjang gelombang yang berbeda.
Amplifier EDFA kami dan rentang dinamis mereka

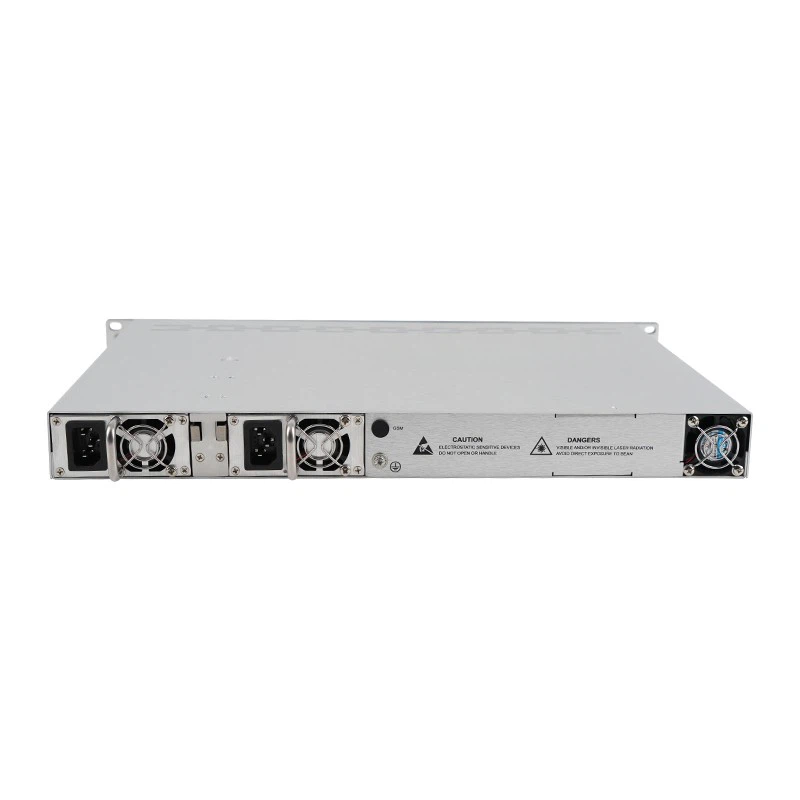

Di perusahaan kami, kami menawarkan berbagai amplifier EDFA dengan spesifikasi rentang dinamis yang berbeda untuk memenuhi beragam kebutuhan pelanggan kami. KitaEDFA Fiber Amplifierdirancang untuk memberikan gain tinggi, kebisingan rendah, dan rentang dinamis yang luas, membuatnya cocok untuk berbagai aplikasi komunikasi optik.

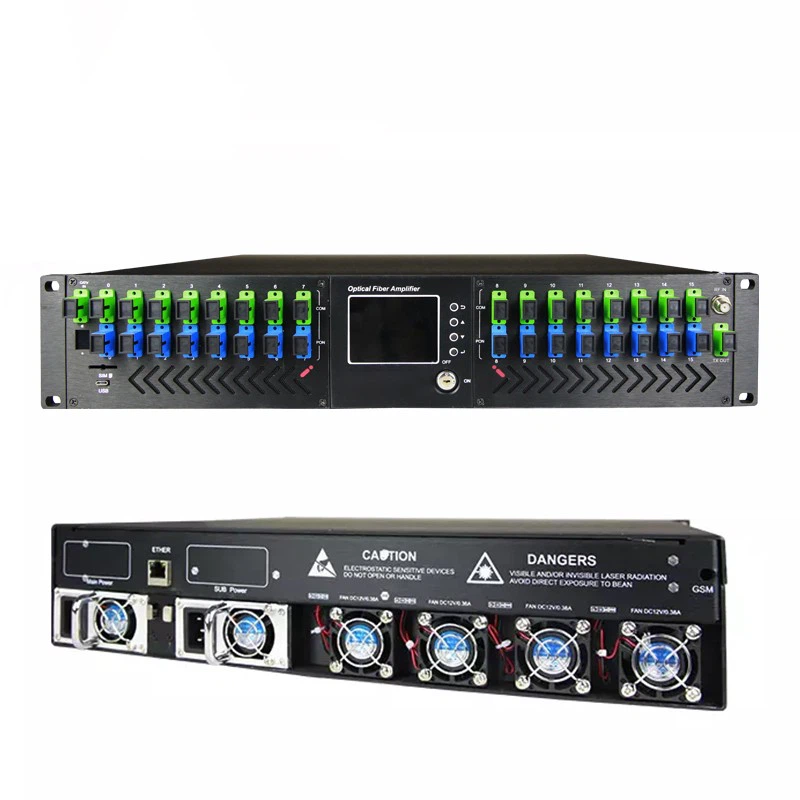

Untuk aplikasi yang membutuhkan jumlah saluran input yang lebih tinggi, kami juga menawarkan16 Port Erbium Doped Fiber Amplifier. Amplifier ini memberikan rentang dinamis yang luas untuk setiap port, memungkinkannya untuk menangani beberapa sinyal input dengan tingkat daya yang berbeda secara bersamaan.
Kesimpulan
Kisaran dinamis dari penguat EDFA adalah parameter kritis yang menentukan kinerja dan kesesuaiannya untuk sistem komunikasi optik. Kisaran dinamis yang luas memastikan integritas sinyal, fleksibilitas sistem, dan efektivitas biaya. Sebagai pemasok terkemuka amplifier EDFA, kami berkomitmen untuk menyediakan pelanggan kami dengan produk berkualitas tinggi yang menawarkan jangkauan dinamis yang sangat baik dan spesifikasi kinerja lainnya.
Jika Anda tertarik untuk mempelajari lebih lanjut tentang amplifier EDFA kami atau ingin membahas persyaratan spesifik Anda, jangan ragu untuk menghubungi kami. Tim ahli kami siap membantu Anda dalam menemukan solusi terbaik untuk kebutuhan komunikasi optik Anda.
Referensi
- Agrawal, GP (2002). Sistem komunikasi serat optik. John Wiley & Sons.
- Olshansky, R. (1981). "Dasar -dasar Komunikasi Serat Optik." Prosiding IEEE, 69 (10), 1212-1227.
- Ramaswami, R., & Sivarajan, KN (2009). Jaringan Optik: Perspektif Praktis. Morgan Kaufmann.
