Menguji modulator RF adalah proses penting untuk memastikan fungsionalitas dan kinerjanya tepat. Sebagai pemasok modulator RF, saya memahami pentingnya pengujian yang akurat dalam memberikan produk berkualitas tinggi kepada pelanggan kami. Di blog ini, saya akan membagikan panduan lengkap tentang cara menguji modulator RF.
1. Memahami Dasar-Dasar Modulator RF

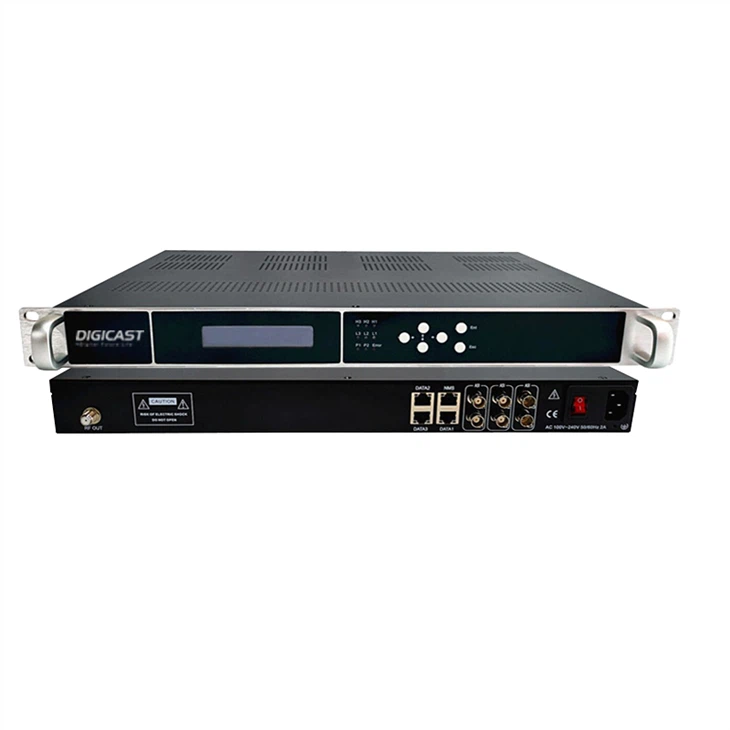

Sebelum kita menyelami proses pengujian, penting untuk memiliki pemahaman yang jelas tentang apa itu modulator RF. Modulator RF adalah perangkat yang mengambil sinyal input, seperti sinyal audio - video, dan mengubahnya menjadi sinyal frekuensi radio (RF) yang dapat ditransmisikan melalui kabel koaksial atau media transmisi RF lainnya. Ada berbagai jenis modulator RF yang tersedia di pasaran, sepertiModulator HDMI ke DVB T,Modulator TV Digital, DanModulator CATV dengan slot CI.
2. Persiapan Pra - pengujian
2.1 Peralatan
- Penganalisis Spektrum: Ini adalah peralatan penting untuk menguji modulator RF. Hal ini memungkinkan Anda menganalisis spektrum frekuensi sinyal keluaran, mengukur kekuatannya, dan memeriksa emisi palsu yang tidak diinginkan.
- Pembangkit Sinyal: Generator sinyal digunakan untuk memberikan sinyal input ke modulator RF. Anda dapat mengatur parameter sinyal masukan, seperti frekuensi, amplitudo, dan jenis modulasi, sesuai dengan persyaratan pengujian.
- Meteran Listrik: Pengukur daya digunakan untuk mengukur daya keluaran modulator RF secara akurat.
- Osiloskop: Osiloskop dapat digunakan untuk mengamati bentuk gelombang sinyal masukan dan keluaran, yang membantu mendeteksi distorsi atau kelainan apa pun.
2.2 Lingkungan
- Lingkungan pengujian harus sebisa mungkin terlindung dari interferensi RF eksternal. Hal ini dapat dicapai dengan menggunakan ruang uji berpelindung atau melakukan pengujian di area dengan noise RF rendah.
- Pastikan catu daya ke modulator RF dan peralatan pengujian stabil untuk menghindari fluktuasi yang dapat mempengaruhi hasil pengujian.
3. Menguji Kompatibilitas Sinyal Input
3.1 Hubungkan Generator Sinyal
- Hubungkan output generator sinyal ke input modulator RF. Pastikan koneksi aman untuk menghindari kehilangan sinyal.
- Atur generator sinyal untuk mengeluarkan sinyal uji standar. Misalnya, jika modulator RF dirancang untuk sinyal video, Anda dapat menggunakan generator pola pengujian untuk menghasilkan pola pengujian video yang terdefinisi dengan baik.
3.2 Periksa Penerimaan Sinyal
- Pantau perilaku modulator RF untuk memastikannya dapat menerima sinyal input dengan benar. Beberapa modulator RF mungkin memiliki indikator status yang menunjukkan apakah sinyal input terdeteksi. Jika tidak ada indikator status, Anda dapat menggunakan osiloskop untuk memeriksa apakah sinyal input mencapai modulator.
4. Menguji Frekuensi dan Daya Keluaran
4.1 Pengukuran Frekuensi
- Hubungkan output modulator RF ke penganalisis spektrum.
- Atur penganalisis spektrum ke rentang frekuensi yang sesuai. Untuk sebagian besar modulator RF, frekuensi keluarannya berada pada pita VHF atau UHF.
- Ukur frekuensi keluaran modulator RF. Bandingkan frekuensi terukur dengan frekuensi yang ditentukan dalam lembar data produk. Setiap penyimpangan yang signifikan dari frekuensi yang ditentukan dapat menunjukkan adanya masalah dengan rangkaian sintesis frekuensi modulator.
4.2 Pengukuran Daya
- Hubungkan output modulator RF ke meteran listrik.
- Ukur daya keluaran modulator RF pada tingkat sinyal masukan yang berbeda. Daya keluaran harus bervariasi secara linier dengan level sinyal masukan dalam rentang tertentu. Jika daya keluaran terlalu rendah atau terlalu tinggi, hal ini mungkin disebabkan oleh masalah seperti masalah amplifier atau pencocokan impedansi yang salah.
5. Menguji Kualitas Modulasi
5.1 Jenis Modulasi
- Modulator RF yang berbeda menggunakan jenis modulasi yang berbeda, seperti modulasi amplitudo (AM), modulasi frekuensi (FM), atau modulasi amplitudo kuadratur (QAM). Periksa apakah modulator RF menggunakan jenis modulasi yang benar seperti yang ditentukan dalam dokumentasi produk.
- Anda dapat menggunakan penganalisis spektrum atau penganalisis modulasi untuk memverifikasi jenis modulasi. Misalnya, di AM, penganalisis spektrum akan menunjukkan pita samping di sekitar frekuensi pembawa, dan amplitudo pita samping akan bervariasi sesuai dengan sinyal modulasi.
5.2 Kedalaman Modulasi
- Ukur kedalaman modulasi modulator RF. Kedalaman modulasi adalah ukuran seberapa banyak sinyal pembawa dimodulasi oleh sinyal masukan. Untuk AM, kedalaman modulasi biasanya dinyatakan dalam persentase.
- Kedalaman modulasi yang salah dapat menyebabkan kualitas sinyal buruk dan dapat menimbulkan masalah pada peralatan penerima. Anda dapat menyesuaikan level sinyal input atau pengaturan internal modulator untuk mencapai kedalaman modulasi yang benar.
6. Pengujian Emisi Palsu
6.1 Analisis Spektrum
- Gunakan penganalisis spektrum untuk memindai spektrum frekuensi di sekitar frekuensi keluaran modulator RF. Carilah emisi palsu yang tidak diinginkan di luar pita frekuensi yang diinginkan.
- Emisi palsu dapat mengganggu perangkat RF lain yang beroperasi pada rentang frekuensi yang sama. Jika emisi palsu terdeteksi, Anda mungkin perlu memeriksa masalah seperti perlindungan yang buruk, penyaringan yang tidak tepat, atau malfungsi komponen pada modulator RF.
7. Menguji Kompatibilitas Modulator RF dengan Perangkat Lain
7.1 Hubungkan ke Penerima
- Hubungkan output modulator RF ke penerima RF yang sesuai, seperti TV tuner atau modem kabel.
- Periksa apakah penerima dapat mendemodulasi sinyal RF dengan benar dan menampilkan sinyal input (misalnya, memutar video atau audio). Jika ada masalah dengan demodulasi, hal ini mungkin disebabkan oleh masalah kualitas sinyal keluaran modulator RF atau kompatibilitas dengan penerima.
7.2 Pengujian Beberapa Perangkat
- Jika modulator RF dirancang untuk bekerja dalam sistem multi-perangkat, uji kompatibilitasnya dengan perangkat lain dalam sistem. Misalnya, jika itu adalah modulator CATV, ujilah dengan peralatan CATV lain seperti amplifier dan splitter.
8. Analisis Pasca Pengujian
8.1 Perekaman Data
- Catat semua hasil pengujian, termasuk parameter sinyal masukan dan keluaran, pengukuran frekuensi, pengukuran daya, dan setiap pengamatan mengenai kualitas modulasi dan emisi palsu.
- Data ini dapat digunakan untuk tujuan pengendalian kualitas, pemecahan masalah, dan peningkatan produk.
8.2 Pengambilan keputusan
- Berdasarkan hasil pengujian, putuskan apakah modulator RF memenuhi spesifikasi yang disyaratkan. Jika lolos semua tes, maka dapat disetujui untuk pengiriman. Jika gagal dalam salah satu pengujian, diperlukan penyelidikan dan perbaikan lebih lanjut.
9. Kesimpulan
Menguji modulator RF adalah proses multi - langkah yang memerlukan persiapan yang cermat, penggunaan peralatan pengujian yang sesuai, dan pemahaman menyeluruh tentang fungsi modulator. Sebagai pemasok modulator RF, kami berkomitmen untuk memastikan bahwa semua produk kami menjalani pengujian yang ketat untuk memenuhi standar kualitas tertinggi.
Jika Anda sedang mencari modulator RF berkualitas tinggi dan memiliki pertanyaan atau tertarik untuk melakukan pengadaan, kami menyambut Anda untuk menghubungi kami untuk diskusi lebih lanjut. Kami di sini untuk memberi Anda solusi terbaik untuk kebutuhan modulasi RF Anda.
Referensi
- "Desain Sirkuit RF dan Gelombang Mikro untuk Komunikasi Nirkabel" oleh Chris Bowick
- "Sistem Komunikasi Modern: Menggunakan MATLAB" oleh BP Lathi dan Zhi Ding
