Sebagai penyedia modulator QAM yang berpengalaman, saya telah menyaksikan secara langsung peran penting yang dimainkan perangkat ini dalam sistem komunikasi modern. Baik itu untuk penyiaran, TV kabel, atau transmisi data, modulator QAM sangat penting untuk mengkodekan informasi digital ke sinyal pembawa analog. Namun, mencapai kinerja optimal dari modulator QAM sering kali membutuhkan penyesuaian parameter yang cermat. Dalam posting blog ini, saya akan membagikan beberapa wawasan dan tips praktis tentang cara menyesuaikan parameter modulator QAM secara efektif.
Memahami Dasar Modulasi QAM
Sebelum mempelajari penyesuaian parameter, penting untuk memiliki pemahaman yang kuat tentang modulasi amplitudo quadrature (QAM). QAM adalah skema modulasi yang menggabungkan modulasi amplitudo dan fase untuk mengirimkan data digital secara efisien. Dalam modulator QAM, data digital input dipetakan ke diagram konstelasi, di mana setiap titik mewakili kombinasi unik dari amplitudo dan fase. Jumlah titik dalam rasi bintang menentukan urutan modulasi, seperti 16-qam, 64-qam, atau 256-qam. Skema QAM tingkat tinggi dapat mengirimkan lebih banyak data per simbol tetapi juga lebih rentan terhadap kebisingan dan gangguan.
Parameter kunci untuk disesuaikan
1. Frekuensi pembawa
Frekuensi pembawa adalah frekuensi sinyal analog di mana data digital dimodulasi. Ini biasanya ditetapkan berdasarkan persyaratan sistem komunikasi. Misalnya, dalam sistem TV kabel, frekuensi pembawa mungkin ada di pita UHF atau VHF. Untuk menyesuaikan frekuensi pembawa, sebagian besar modulator QAM memiliki opsi pengaturan frekuensi, baik melalui antarmuka panel depan atau kontrol perangkat lunak. Penting untuk memastikan bahwa frekuensi pembawa berada dalam rentang frekuensi sistem yang diizinkan dan tidak menyebabkan gangguan dengan sinyal lain.
2. Laju simbol
Laju simbol mengacu pada jumlah simbol yang ditransmisikan per detik. Ini secara langsung terkait dengan laju data sistem. Laju simbol yang lebih tinggi memungkinkan transmisi data yang lebih cepat tetapi juga membutuhkan bandwidth yang lebih luas. Saat menyesuaikan laju simbol, Anda perlu mempertimbangkan bandwidth yang tersedia dan kemampuan penerima. Sebagian besar modulator QAM mendukung berbagai laju simbol, dan Anda dapat memilih nilai yang sesuai berdasarkan kebutuhan spesifik Anda.
3. Pesanan Modulasi
Seperti disebutkan sebelumnya, urutan modulasi menentukan jumlah bit per simbol. Pesanan modulasi yang lebih tinggi dapat mencapai kecepatan data yang lebih tinggi tetapi lebih sensitif terhadap kebisingan. Saat memilih urutan modulasi, Anda perlu menyeimbangkan persyaratan laju data dengan kualitas saluran transmisi. Misalnya, dalam saluran berkualitas tinggi dengan noise rendah, Anda dapat menggunakan urutan modulasi yang lebih tinggi seperti 256-qam. Dalam saluran yang bising, urutan modulasi yang lebih rendah seperti 16-QAM mungkin lebih tepat.
4. Level Daya
Level daya dari sinyal termodulasi adalah parameter penting lainnya. Ini mempengaruhi kekuatan sinyal pada penerima dan area cakupan. Jika level daya terlalu rendah, sinyal mungkin lemah dan sulit dideteksi. Jika terlalu tinggi, dapat menyebabkan gangguan pada sinyal lain. Sebagian besar modulator QAM memungkinkan Anda untuk menyesuaikan level daya output, biasanya dalam DBM. Anda harus menetapkan tingkat daya sesuai dengan persyaratan sistem dan peraturan di daerah Anda.
5. Pengkodean Koreksi Kesalahan
Pengodean koreksi kesalahan digunakan untuk mendeteksi dan memperbaiki kesalahan yang terjadi selama transmisi. Ini menambahkan informasi yang berlebihan ke aliran data, yang dapat digunakan untuk memulihkan data asli jika kesalahan terdeteksi. Modulator QAM yang berbeda mendukung berbagai skema pengkodean koreksi kesalahan, seperti pengkodean Reed-Solomon atau pengkodean konvolusional. Anda dapat menyesuaikan parameter pengkodean koreksi kesalahan untuk meningkatkan keandalan transmisi, terutama di lingkungan yang bising.
Proses penyesuaian parameter langkah demi langkah
Langkah 1: Analisis Sistem
Sebelum melakukan penyesuaian parameter, penting untuk menganalisis persyaratan sistem komunikasi. Pertimbangkan faktor -faktor seperti laju data, bandwidth, jarak transmisi, dan kualitas saluran. Analisis ini akan membantu Anda menentukan nilai yang sesuai untuk parameter kunci.
Langkah 2: Pengaturan Awal
Mulailah dengan mengatur frekuensi pembawa, laju simbol, dan urutan modulasi berdasarkan analisis sistem. Sebagian besar modulator QAM memiliki pengaturan default yang dapat Anda gunakan sebagai titik awal. Pastikan untuk memverifikasi bahwa pengaturan ini berada dalam kisaran sistem yang diizinkan.
Langkah 3: Optimalisasi Level Daya
Sesuaikan level daya sinyal yang dimodulasi untuk mencapai kekuatan sinyal yang diinginkan pada penerima. Anda dapat menggunakan penganalisa spektrum atau meter daya untuk mengukur daya output. Tingkatkan secara bertahap atau kurangi level daya sampai Anda mendapatkan kinerja yang optimal.
Langkah 4: Konfigurasi Pengkodean Koreksi Kesalahan
Konfigurasikan parameter pengkodean koreksi kesalahan sesuai dengan tingkat kebisingan saluran. Jika saluran berisik, Anda mungkin perlu meningkatkan tingkat koreksi kesalahan. Pantau tingkat kesalahan pada penerima untuk mengevaluasi efektivitas pengkodean koreksi kesalahan.
Langkah 5: Pemantauan Kinerja
Setelah Anda melakukan penyesuaian parameter awal, pantau kinerja modulator QAM. Gunakan penguji tingkat kesalahan bit atau alat pemantauan lainnya untuk mengukur laju kesalahan, rasio sinyal-ke-noise, dan indikator kinerja lainnya. Jika kinerja tidak memuaskan, lakukan penyesuaian lebih lanjut ke parameter.
Menggunakan modulator QAM kami

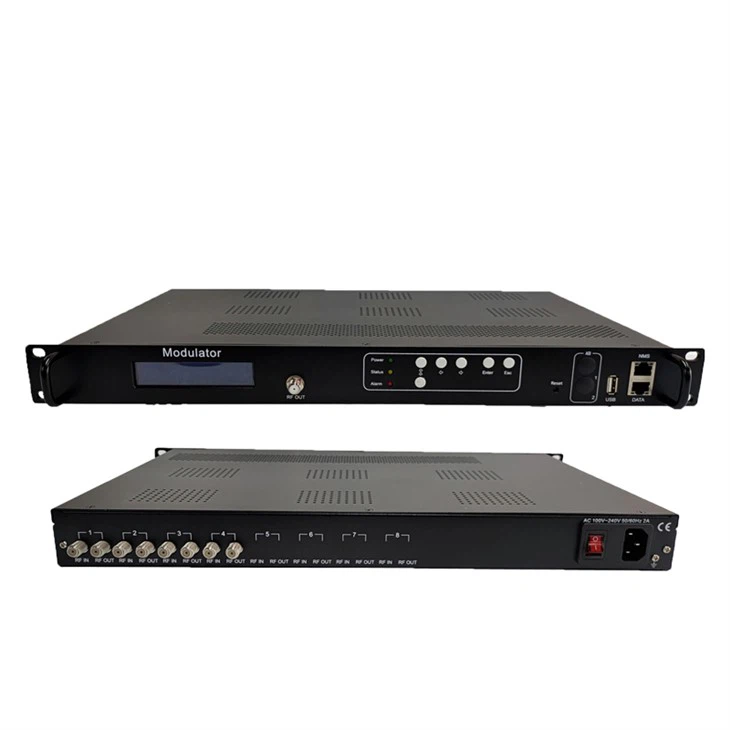

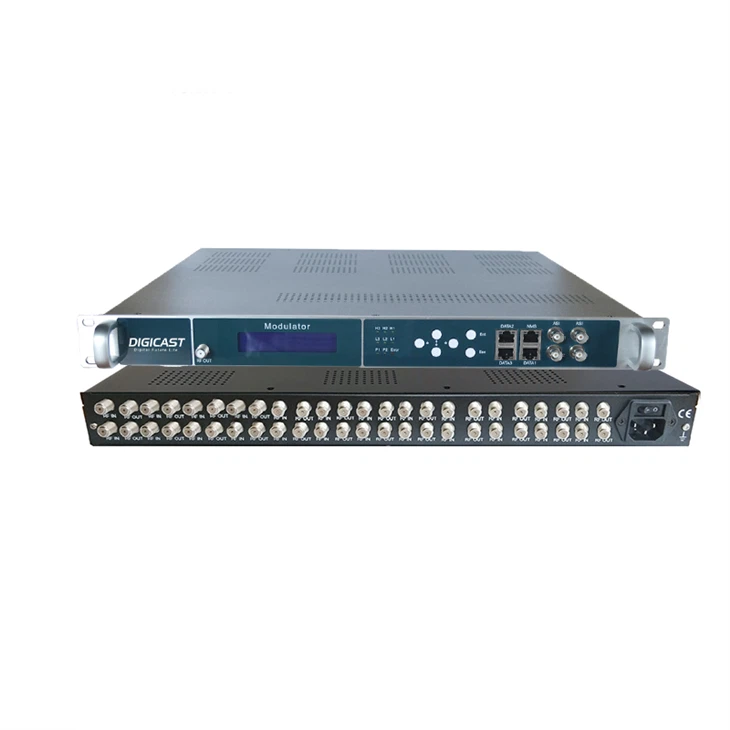

Di perusahaan kami, kami menawarkan berbagai macam modulator QAM berkualitas tinggi, termasukModulator RF Multi Saluran,Modulator RF, DanATSC RF Modulator. Modulator kami dirancang dengan fitur canggih dan antarmuka yang ramah pengguna, memudahkan Anda untuk menyesuaikan parameter dan mencapai kinerja yang optimal.
Jika Anda mencari modulator QAM yang andal untuk sistem komunikasi Anda, kami akan dengan senang hati membantu Anda. Tim ahli kami dapat memberi Anda dukungan teknis terperinci dan panduan tentang penyesuaian parameter. Baik Anda bisnis kecil atau perusahaan besar, kami memiliki solusi yang tepat untuk Anda.
Kesimpulan
Menyesuaikan parameter modulator QAM adalah langkah penting dalam memastikan kinerja optimal dari sistem komunikasi. Dengan memahami parameter utama dan mengikuti proses penyesuaian sistematis, Anda dapat mencapai laju data yang tinggi, laju kesalahan rendah, dan transmisi yang andal. Di perusahaan kami, kami berkomitmen untuk memberi Anda modulator QAM terbaik dan dukungan teknis. Jika Anda memiliki pertanyaan atau membutuhkan bantuan lebih lanjut, jangan ragu untuk menghubungi kami untuk diskusi pengadaan.
Referensi
- Proakis, JG, & Salehi, M. (2007). Komunikasi Digital. McGraw-Hill.
- Sklar, B. (2001). Komunikasi Digital: Fundamental dan Aplikasi. Prentice Hall.
